首頁 - 產品展廳 - 產品介紹

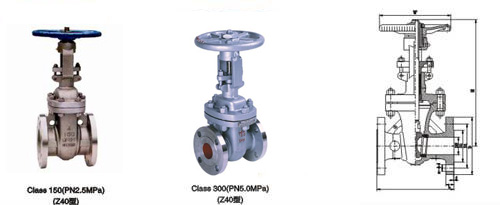

	產品名稱：	美標法蘭閘閥
	產品型號：	Z41H

	咨詢電話：021-34141228 黃工

相關產品

美標閘閥特點;

1.產品的設計制造符合美國國家標準ANSIB16.34,美國石油協會標準API600和API6D要求。
2.結構緊湊、體積小、剛性好、安全可靠。
3.關閉件（閘閥）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因些，密封可靠，并且不會產生閘板楔死。
4.閥座可為更換式閥座，可以任意組合與關閉件密封面材質的配對，以滿足工況要求，延長使用壽命。

采用標準

名稱	閘閥
設計標準	API60D或API600,JIS B2073-2083
結構長度	ANSI B16.10,JISB2002
配管法蘭	ANSI B16.5、JIS B2212-224
對焊端尺寸	ANSI B16.25
檢驗與試驗	API6D或API598,JISＢ2003
傳動方式	手動、電動、傘齒輪動

試壓規范

壓力等級或公稱壓力	殼體試驗	密封試驗
壓力等級或公稱壓力	殼體試驗	高壓液密封	低壓氣密封
150Lb,PN2.0MPa	2.94	2.16	0.6
300Lb,PN5.0MPa	7.67	5.62
600Lb,PN10.0MPa	15.3	11.23
JIS10K	2.1	1.6
JIS20K	5.1	3.8

主要零件材料及性能規范

零件名稱		材料
閥體閥蓋閘板		ASTM A216 WCB			ASTM A351 CF8	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
閥桿		1Cr13			OCr18Ni9	00r17Ni12Mo2	00Cr19Ni10	00Cr17Ni14Mo2
		F6a			304	316	304L	316L
上密封座		1Cr(F6a)			本體
閥板	密封面	13Cr	13Cr	STL	本體本體 STL 本體本體 STL
閥座		13Cr	STL	STL
填料		柔性石墨環+YS450F			≤200℃聚四氟乙烯或聚四氟乙烯編織填料＞200℃柔性石墨環+柔性石墨編織填料
墊片		柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊
中法蘭螺栓		350CrMo ASTM A193 B7	OCr18Ni9 ASTM A193 B8
中法蘭螺母		45 ASTM A194 2H	OCr18Ni9 ASTM A194 B8
閥桿螺母		ZCuA110Fe3 ASTM A439 D-2
手輪		可鍛鑄鐵、球墨鑄鐵、鐵鋼
適用工況	適用介質	水、蒸氣、油品等	硝酸等腐蝕介質	醋酸等腐蝕介質	強氧化性介質	尿素等腐蝕性介質
	適用溫度（°）	-29-425	-40-200（超出該溫度范圍、請?jiān)谟嗀洉r(shí)注明）

[Z4/0/1、Z54/0/1、Z44/0/1、Z94/0/1]主要連接與外型尺寸

磅級	公稱通徑		單位	主要連接尺寸						Z4/0/1外型尺寸
磅級	in	mm	單位	L	D	D1	D2	b	z-φd	H(全開)	W
150LB (2.0Mpa) (10k)	1	25	in	5	4.25	3.1	2	0.44	4-0.63	7.87	4.72
	1	25	mm	127	108	79.5	51	11.5	4-15	200	120
	1¹/4	32	in	5.5	4.63	3.5	2.5	0.5	4-0.63	9.25	5.11
	1¹/4	32	mm	140	117	89	64	13.0	4-15	235	140
	1¹/2	40	in	6.6	5	3.88	2.88	0.56	4-0.63	11.22	7.09
	1¹/2	40	mm	165	127	98.5	73	14.5	4-15	285	180
	2	50	in	7.00	6.00	4.75	3.62	0.75	4-0.75	16.10	8.00
	2	50	mm	178	152	120.5	92	19.1	4-19	409	200
	2¹/2	65	in	7.48	7	5.5	4.13	0.69	4-0.75	17.13	7.87
	2¹/2	65	mm	190	178	139.5	105	18	4-19	4.5	200
	3	80	in	8.00	7.50	6.00	5.00	0.94	4-0.75	20.00	10.00
	3	80	mm	203	190	152.5	127	23.9	4-19	570	250
	4	100	in	9.00	9.00	7.50	6.19	0.94	8-0.75	23.20	10.00
	4	100	mm	229	229	190.5	157	23.9	4-19	590	250
	5	125	in	10	10	8.5	7.31	0.94	8-0.88	28.54	9.84
	5	125	mm	254	254	216.0	186	24	8-22	725	250
	6	150	in	10.50	11.00	9.50	8.50	1.00	8-0.88	24.80	12.00
	6	150	mm	267	279	241.5	216	25.4	8-22	630	300
	8	200	in	11.50	13.50	11.75	10.62	1.12	8-0.88	37.80	13.88
	8	200	mm	292	343	298.5	270	28.5	8-22	960	350
	10	250	in	13.00	16.00	14.25	12.75	1.19	12-1.00	45.60	15.70
	10	250	mm	330	406	362	324	30.2	12-25	1158	400
	12	300	in	14.00	19.00	17.00	15.00	1.25	12-1.00	54.30	17.70
	12	300	mm	356	483	432	381	31.8	12-25	1378	450
	14	350	in	15.00	21.00	18.75	16.26	1.38	12-1.12	60.75	19.70
	14	350	mm	381	533	476.5	413	35	12-29	1543	500
	16	400	in	16.00	23.50	21.25	18.50	1.44	16-1.12	68.40	23.60
	16	400	mm	406	597	539.5	470	36.6	16-29	1738	600
	18	450	in	17.00	25.00	22.75	21.00	1.56	16-1.25	71.10	23.60
	18	450	mm	432	635	578	533	39.7	16-32	1959	600
	20	500	in	18.00	27.50	25.00	23.00	1.69	20-1.25	87.20	26.80
	20	500	mm	457	698	635	584	42.9	20-32	2214	680
	24	600	in	20.00	32.00	29.50	27.25	1.88	20-1.38	102.3	29.90
	24	600	mm	508	813	749.5	692	47.7	20-35	2599	760

[Z4/0/1、Z54/0/1、Z44/0/1、Z94/0/1]主要連接與外型尺寸

磅級	公稱通徑		單位	主要連接尺寸						Z4/0/1外型尺寸
磅級	in	mm	單位	L	D	D1	D2	b	z-φd	H(全開)	W
300Lb (5.0Mpa) (20k)	1	25	in	6.50	4.88	3.50	2.00	0.69	4-0.75	8.46	5.51
	1	25	mm	156	124	89.00	51.00	18.00	4-19	215	140
	1¹/4	32	in	7.00	5.25	3.88	2.50	0.75	4-0.75	10.04	7.09
	1¹/4	32	mm	178	133	98.50	64.00	19.00	4-19	255	180
	1¹/2	40	in	7.48	6.13	4.50	2.88	0.81	4-0.75	12.60	7.87
	1¹/2	40	mm	190	156	114.50	73.00	21.00	4-19	320	200
	2	50	in	8.50	6.50	5.00	3.62	0.88	8-0.75	16.70	8.00
	2	50	mm	216	165	127	92.00	22.30	8-19	424	200
	2¹/2	65	in	9.49	7.50	5.88	4.13	1.00	8-0.88	18.11	9.81
	2¹/2	65	mm	241	190	149	105	26.00	8-22	460	250
	3	80	in	11.15	8.25	6.62	5.00	1.12	8-0.88	21.00	10.00
	3	80	mm	283	210	168	127	28.50	8-22	5.5	250
	4	100	in	12.00	10.00	7.88	6.19	1.25	8-0.88	24.20	10.00
	4	100	mm	305	254	200	157.20	31.80	8-22	615	250
	5	125	in	15.00	11.00	9.25	7.31	1.38	8-0.88	29.92	13.78
	5	125	mm	381	279	235	186	35.00	8-22	760	350
	6	150	in	15.87	12.50	10.62	8.50	1.44	8-0.88	31.30	14.00
	6	150	mm	403	318	270	216	36.60	12-22	795	350
	8	200	in	16.50	15.00	13.00	10.62	1.62	12-1.00	39.90	15.70
	8	200	mm	419	381	330	270	41.30	12-25	1012	400
	10	250	in	18.00	17.50	15.25	12.75	1.88	16-1.12	48.50	17.70
	10	250	mm	457	445	387.50	324	47.70	16-29	1231	450
	12	300	in	19.75	20.50	17.75	15.00	2.00	16-1.25	57.00	19.70
	12	300	mm	502	521	451	381	50.80	16-32	1450	500
	14	350	in	30.00	23.00	20.25	16.25	2.12	20-1.25	64.80	23.60
	14	350	mm	762	584	514.50	413	54.00	20-32	1645	600
	16	400	in	33.00	25.50	20.25	18.50	2.25	20-1.38	72.50	23.60
	16	400	mm	838	648	571.50	470	57.20	20-35	1841	600
	18	450	in	36.00	28.00	24.75	21.00	2.38	24-1.38	76.50	26.80
	18	450	mm	914	711	628.50	533	60.40	24-35	19.43	680
	20	500	in	39.00	30.50	27.00	23.00	2.50	24-1.38	84.80	38.00
	20	500	mm	991	775	686	584	63.50	24-35	2154	760
	24	600	in	45.00	36.00	32.00	27.25	2.75	24-1.62	100.50	36.00
	24	600	mm	1143	914	813	692	69.90	24-41	2553	915
600Lb (10.0Mpa)	1	25	in	8.50	4.88	3.50	2.00	0.69	4-0.75	8.46	7.09
	1	25	mm	216	124	89.00	51.00	18.00	4-19	215	180
	1¹/4	32	in	9.02	5.25	3.88	2.50	0.84	4-0.75	10.63	7.87
	1¹/4	32	mm	229	133	98.50	64.00	21.00	4-19	270	200
	1¹/2	40	in	9.49	6.13	4.50	2.88	0.88	4-0.88	13.58	7.87
	1¹/2	40	mm	241	156	114.50	78.00	23.00	4-22	345	200
	2	50	in	11.50	6.50	5.00	3.62	1.00	8-0.75	18.00	10.00
	2	50	mm	292	165	127	92.00	25.40	8-19	458	250
	2¹/2	65	in	12.99	7.5	5.88	4.13	1.13	8-7.88	20.47	10.00
	2¹/2	65	mm	330	190	149	100	29.00	8-22	520	250
	3	80	in	14.00	8.25	6.62	5.00	1.25	8-0.88	22.58	10.00
	3	80	mm	356	210	168	127	38.10	8-22	570	250
	4	100	in	17.00	10.75	8.50	6.19	1.50	8-1.00	27.20	14.00
	4	100	mm	432	273	216	157	38.10	8-25	690	350
	5	125	in	20.00	13.00	10.50	7.31	1.75	8-1.13	30.71	13.78
	5	125	mm	508	330	266.50	186	45.00	8-29	780	350
	6	150	in	22.00	14.00	11.50	8.50	1.88	12-1.12	35.80	18.00
	6	150	mm	559	356	292	216	47.70	12-29	910	450
	8	200	in	26.00	16.50	13.75	10.62	2.19	12-1.25	41.90	19.70
	8	200	mm	660	419	349	270	55.60	12-32	1064	500
