結構及特點

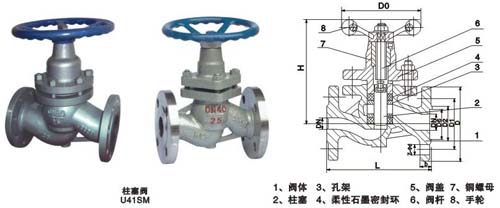

     柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。

安裝和維修

●本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。

柱塞閥的閥體材料

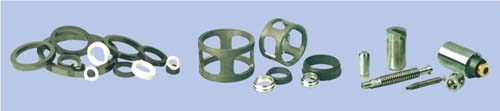

柱塞閥的密封圈材料

1.6MPa        U41SM-16Z           U41SM-16C               U41SM-16P/R

公稱通徑 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

主要外
形尺寸
及連接
尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

D2

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

b

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ18

8-φ18

8-φ23

12-φ23

12-φ25

12-φ25

16-φ25

H

133

140

165

180

200

226

267

300

340

388

410

498

580

985

110

重量

kg

3.6

4.5

6

8.8

12

16

22

30

42

62

88

155

240

330

540

2.5-MPa           U41SM-25                  U41SM-25P              U41SM-25R

公稱通徑 DN(mm

l 15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

主要
外形
尺寸
及連
接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

D2

45

55

65

78

85

100

120

135

160

188

218

278

332

390

448

b

16

16

16

18

18

20

22

22

24

28

30

34

36

40

44

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ25

12-φ30

16-φ30

16-φ34

H

133

140

165

180

200

230

230

300

340

388

410

498

580

1000

1130

重量

kg

3.6

4 5

6

8.8

12

16

22

32

42

70

95

180

260

350

570

4.0-MPa          U41SM-40           U41SM-40P                 U41SM-40R

公稱通徑 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

主要
形尺
及連接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

D

95

105

115

135

145

160

180

195

230

270

300

375

445

510

570

D1

65

75

85

100

110

125

145

160

190

220

250

320

385

450

515

D2

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

422

b

16

16

16

18

18

20

22

22

24

28

30

32

42

46

52

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ30

12-φ34

16-φ34

16-φ34

H

133

140

165

180

200

230

267

300

340

388

410

498

580

1000

1130

重量

kg

3.6

4.5

6

8.8

12

16

22

32

42

70

95

180

260

480

690
