首頁 - 產品展廳 - 產品介紹

	產品名稱：	對焊連接金屬密封蝶閥
	產品型號：	D363

	咨詢電話：021-34141228 黃工

相關產品

對焊連接金屬密封蝶閥

標準與規范

設計與制造

壓力 -溫度等級

焊接型式

試驗與檢驗

GB/T12238、JB/T8527

GB/T9131

GB/T12224

GB/T13927、JB/T9092

型號、材料及主要參數

配管公稱
壓力焊接
坡口按產品型號

GB/T 9112- 2000 1.0 GB/T 12224 D63H-1OC D63W-10P D63W-10P8 D63W-10P3 D63W-10R D63W-10R8 D63W-10R3

1.6 D63H-16C D63W-16P D63W-16P8 D63W-16P3 D63W-16R D63W-16R8 D63W-16R3

2.5 D63H-25 D63W-25P D63W-25P8 D63W-25P3 D63W-25R D63W-25R8 D63W-25R3

主要零件材料閥體 WCB ZG1Cr18 Ni9Ti CF8 CF3 ZG1Cr18Ni 12M02Ti CF8M CF3M

壓圈 WCB ZG1Ccr18 N19T1 304 3041 ZG1Cr18N1 12M02T1 316 3161

蝶板 WCB ZG1Cr18 Ni9Ti CF8(304) CF3f30411 ZG1Cr18Ni 12M02Ti CF8M(316) CF3Mf31611

閥桿 2Cr13 1Cr18N19T1 OCr19N19 OOCr19N111 1Cr18N1 12M02T1 OOCr17N14 M02 OOCr17N14 M02

閥座 1Cr18Ni9Ti OCr19Ni9 OOCr19Ni11 OOCr19Ni11 OCt17Ni12 M02 OOCr17N14 M02 OOCr17N124 M02

適用工況適用介質 水、蒸汽、油品等硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質

手動蝶閥示倒： D63H-16C

蝸輪傳動蝶閥在閥門類型代號 D后加入“3”表示，示例：D363H-16C

氣動蝶閥在閥門類型代號 D后加入“6”表示，示倒：D663H-16C

電動蝶閥在閥門類型代號 D后加入“9”表示，示例：D963H-16C

對焊連接金屬密封蝶閥

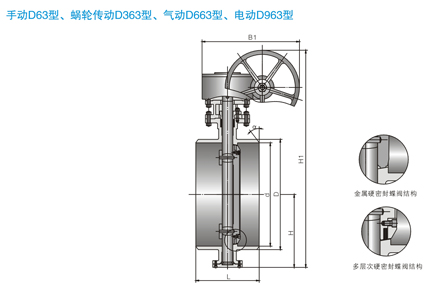

D363H/W-(C.I.P.R)對焊式大硬密封蝶閥系列外形尺寸

PN0.6MPa PN1.0MPa

通徑外形尺寸 (參考值) 外形尺寸 (參考值)

毫米 (mm) L D d H H1 A B L D d H H1 A B

600 390 636 602 499 1280 570 660 390 636 602 499 1280 570 660

700 430 726 692 566 1480 750 550 430 726 692 566 1480 750 550

800 470 826 792 632 1608 750 550 470 826 792 632 1608 750 550

900 510 926 892 693 1857 750 550 510 926 892 693 1857 750 550

1000 550 1028 992 757 2038 900 750 550 1028 992 757 2038 900 750

1200 630 1228 1192 851 2237 1000 925 630 1228 1192 851 2237 1000 925

1400 71O 1428 1392 876 2411 1000 925 710 1428 1392 876 2411 1000 925

1600 790 1628 1592 1095 2756 1000 925 790 1628 1592 1095 2756 1000 925

1800 870 1828 1792 1214 3093 1100 980 870 1828 1792 1214 3093 1100 980

2000 950 2028 1992 1332 3355 1100 980 950 2028 1992 1332 3355 1100 980

PN1.6MPa PN1.6MPa

通徑外形尺寸 (參考值) 外形尺寸 (參考值)

毫米 (mm) L D d H H1 A B L D d H H1 A B

80 180 90 78 90 356 180 200 390 636 602 509 1369 570 660

100 190 110 96 100 375 180 200 430 726 692 572 1492 750 550

125 200 135 121 113 401 180 200 470 826 792 638 1622 750 550

150 210 161 146 130 450 270 280 510 926 892 700 1924 750 550

200 230 222 202 205 545 400 425 550 1028 992 765 2054 900 750

250 250 278 254 235 630 400 425 630 1228 1192 860 2259 1000 925

300 270 330 303 275 715 450 560 710 1428 1392 986 261O 1000 925

350 290 382 351 309 817 450 560 790 1628 1592 1106 2856 1000 925

400 31O 432 398 346 923 535 580 870 1828 1792 1216 3121 1100 980

450 330 484 450 392 1059 535 580 950 2028 1992 1345 3385 1100 980

500 350 535 501 427 1126 535 580

PN1.6MPa PN1.6MPa

通徑外形尺寸 (參考值) 外形尺寸 (參考值)

毫米 (mm) L D d H H1 A B L D d H H1 A B

80 180 90 78 90 356 180 200 180 90 78 108 430 180 200

100 190 110 96 106 387 180 200 190 110 96 108 392 180 200

125 200 135 121 122 413 180 200 200 135 120 120 414 180 200

150 210 161 146 136 459 270 280 210 161 145 135 494 270 280

200 230 222 202 215 585 40 425 230 222 200 202 578 400 425

250 250 278 254 247 649 400 425 250 278 252 235 673 400 425

300 270 330 303 288 771 450 560 270 330 301 280 793 450 560

350 290 382 351 333 929 450 560 290 382 351 315 921 450 560

400 31O 432 398 359 993 535 580 310 432 398 355 1021 535 580

450 330 484 450 405 1053 535 580 330 484 448 370 1143 535 580

500 350 535 501 444 1245 535 580 350 535 495 420 1192 535 580

600 390 636 602 521 1750 570 660 390 636 595 490 1327 570 660

700 430 726 692 586 1519 750 550

800 470 826 792 659 1659 750 550

900 51O 926 892 720 1829 750 550

1000 550 1028 992 780 1949 900 750

1200 630 1228 1192 889 2243 1000 925

1400 710 1428 1392 1000 2462 1000 925
