	產品名稱：	保溫三通球閥
	產品型號：	BQ44、BQ45

	咨詢電話：021-34141228 黃工

相關產品

三通保溫球閥

產品特點

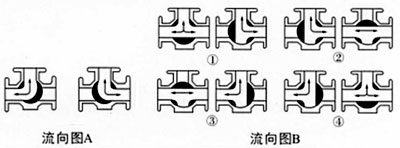

1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B）

一、連接尺寸表

公稱壓力或壓力級	主要尺寸	公稱通徑DN（mm/in）
公稱壓力或壓力級	主要尺寸	15/1/2''	20/3/4''	25/1''	32/1/4''	40/1/2''	50/2''	65/2/1/2''	80/3''	100/4''	125/5''	150/6''	200/8''
PN1.06pa	L	150	150	180	200	220	240	260	280	320	380	440	500
PN2.5pa	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0pa	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800

二、型號、零件材料及主要參數

公稱壓力或壓力級

法蘭
密封性

產品型號

PN1.6pa

凸面

BQ445F-16C

BQ445F-16P

BQ445F-16CF8

BQ445F-16CF3

BQ445F-16R

BQ445F-16CF8

BQ445F-16R3

PN2.5pa

光滑面

BQ445F-25

BQ445F-25P

BQ445F-25CF8

BQ445F-25CF3

BQ445F-25R

BQ445F-25CF8

BQ445F-25R3

PN4.0pa

凹凸面

BQ445F-40

BQ445F-40P

BQ445F-40CF8

BQ445F-40CF3

BQ445F-40R

BQ445F-40CFR8

BQ445F-40R3

CLASS150

凸面

BQ445F-150（Lb）C

BQ445F-150（Lb）P

BQ445F-150（Lb）P8

BQ445F-150（Lb）P3

BQ445F-150（Lb）R

BQ445F-150（Lb）R8

BQ445F-150（Lb）R3

主要零件材料

閥體

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG18Ni12Mo2T

CF8M(316)

CF8M(316L)

球體、閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

0Cr17Ni12Mo2(316L)

密封圈

聚四氟乙烯　對位聚笨

填料、墊圈

V型聚四氟乙烯　柔性石墨環　聚四氟乙烯片　柔性石墨復合墊

適用
工況

適用介質

重油、膠類等

硝酸腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

尿素等腐蝕性介質

適用溫度

-28~300℃

應用
規范

法蘭尺寸

JB79-59、SH3406、GB9113、HG20597-97　ANS1 B16.5　JIS B2212-2214

體驗試驗按

GB/T13927-89　JB/T9092-99

其余制造規范均按本廠標準

備注

三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。
