首頁 - 產品展廳 - 產品介紹

	產品名稱：	鍛鋼法蘭端止回閥
	產品型號：	H41Y、H44Y

	咨詢電話：021-34141228 黃工

相關產品

絲口鍛鋼止回閥、焊接式鍛鋼止回閥

法蘭端自密封止回閥

鍛鋼法蘭端止回閥

法蘭端閥門設計結構和特征

法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。

采用以下結構

全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

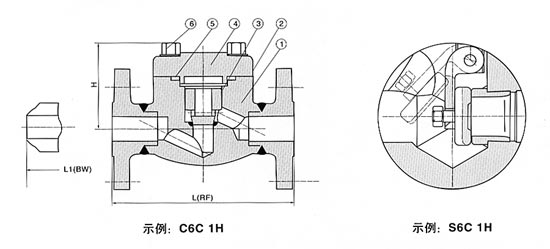

鍛鋼法蘭端止回閥 150Lb-600Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	銘牌	SS
3	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS			¹/2	³/4	1	1¹/4	1¹/2	2
L(RTJ) L1(BW)	150		108	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H	150,300		61	61	79	95	103	118
H	600		61	79	95	103	118	135
重量	150	RTJ	2.56	3.37	4.37	8.17	8.94	12.64
	150	BW	1.70	1.90	2.10	5.12	5.50	7.89
	300	RTJ	2.73	3.65	4.74	8.77	9.60	13.70
	300	BW	1.90	2.10	3.00	5.12	6.60	7.85
	600	RTJ	3.00	4.00	5.83	9.47	10.10	15.6
	600	BW	2.00	3.12	4.25	7.25	8.56	13.60

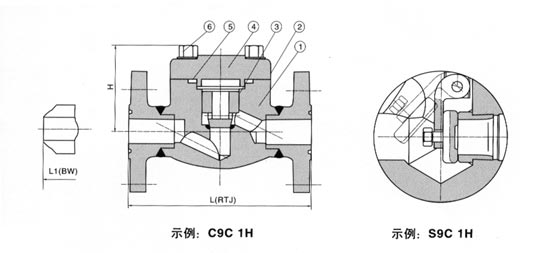

鍛鋼法蘭端止回閥 900Lb-1500Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	銘牌	SS
3	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨 316夾PTFE
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS		¹/2	³/4	1	1¹/4	1¹/2	2
L(RTJ)		216	229	254	279	305	371
L1(BW)		216	229	254	279	305	368
H		79	79	95	104	120	139
重量	RTJ	8.5	10.5	15.7	20.8	27.2	33.0
重量	BW	6.4	8.0	13.2	17.8	24.2	29.7
