	產品名稱：	日本閥天VENN進口疏水閥
	產品型號：	日本閥天VENN進口疏水閥

	咨詢電話：021-34141228 黃工

相關產品

RP-7蒸汽減壓閥

RD-35水用減壓閥

TD-8、TD2、TD4溫度調節閥

SL-37、SL-38、SL-39、SL-40蒸汽安全閥、氣體安全閥、液體安全閥

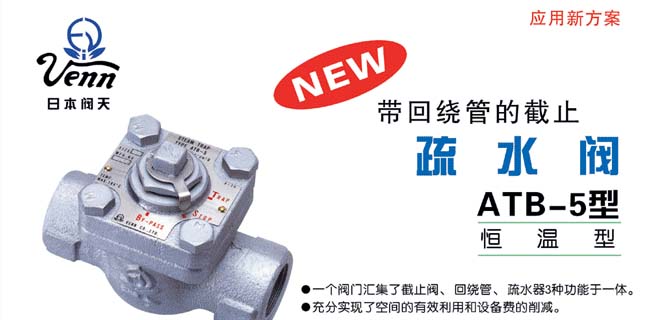

AK-1H吊桶式疏水閥 AK-1H螺紋吊桶式疏水閥 AK-1H蒸汽吊桶式疏水閥 AK-2H吊桶式疏水閥 AK-2H 蒸汽吊桶式疏水閥 AK-2H法蘭吊桶式疏水閥 AK-5吊桶式疏水閥 AK-5螺紋吊桶式疏水閥 AK-5蒸汽吊桶式疏水閥 AF-1H浮球疏水閥 AF-1H法蘭浮球疏水閥 AF-1H蒸汽浮球疏水閥 AF-11H浮球疏水閥 AF-11H螺紋浮球疏水閥 AF-11H蒸汽浮球疏水閥 AF-12浮球疏水閥 AF-12螺紋浮球疏水閥 AF-12蒸汽浮球疏水閥 AT-6恒溫式疏水閥 AT-6螺紋恒溫式疏水閥 AT-6蒸汽恒溫式疏水閥 AT-6F恒溫式疏水閥 AT-6F法蘭恒溫式疏水閥 AT-6F蒸汽恒溫式疏水閥 ATB-5恒溫式疏水閥 ATB-5螺紋恒溫式疏水閥 ATB-5蒸汽恒溫式疏水閥 ATB-5帶回繞管的截止恒溫式疏水閥 ATB-5多功能恒溫式疏水閥 AT-1A低壓用疏水閥 AT-1A蒸汽低壓用疏水閥 AT-1A螺紋低壓用疏水閥 AT-4A疏水閥 AT-4A蒸汽疏水閥 AT-4A螺紋疏水閥 AT-1S低壓用疏水閥 AT-1S蒸汽低壓用疏水閥 AT-1S螺紋低壓用疏水閥 AT-4S疏水閥 AT-4S蒸汽疏水閥 AT-4S螺紋疏水閥 VENN法蘭蒸汽疏水閥 VENN螺紋蒸汽疏水閥閥天蒸汽疏水閥閥天不銹鋼疏水閥閥天VENN青銅疏水閥　

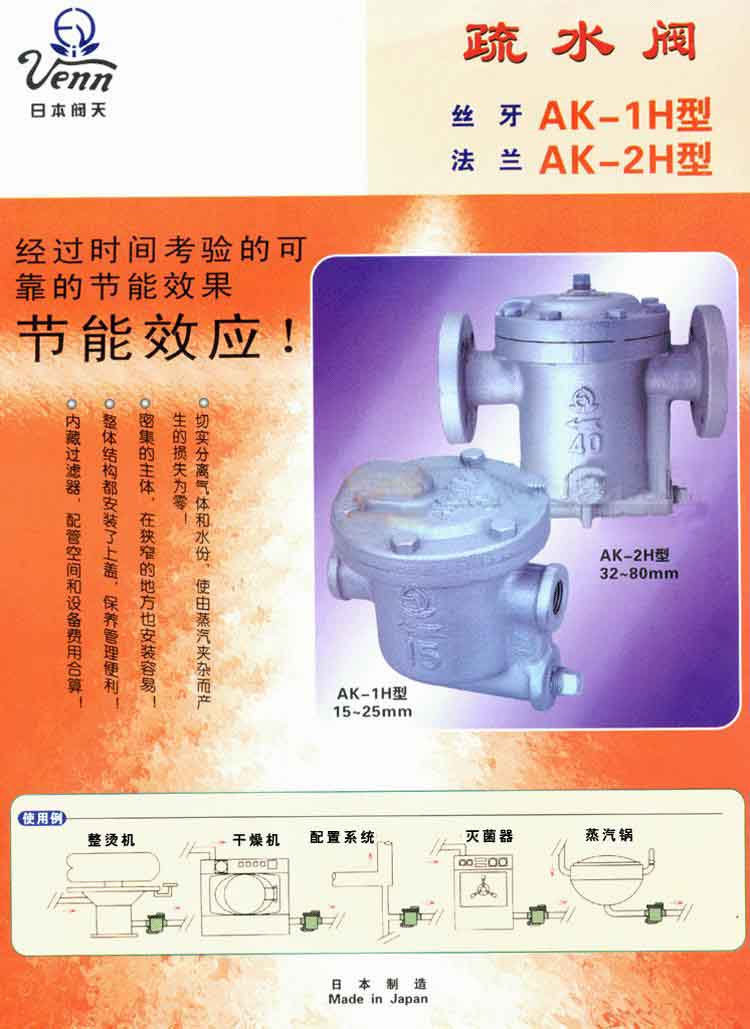

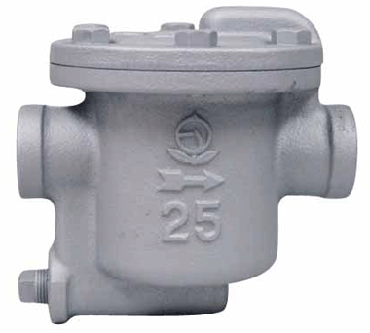

AK-1H 吊桶式疏水閥

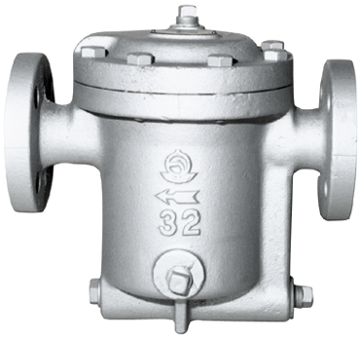

AK-2H 吊桶式疏水閥

種類	7kg	10kg
口徑	15-25mm
適用壓力	0.35-7kg	0.35-10kg
適用溫度	220℃以下
閥體耐壓試驗	水壓15kg
接口	JIS絲牙
材質	本閥：鑄鐵　閥體、閥座：不銹鋼

種類	7kg	10kg
口徑	32-50mm　　65-80mm	32-50mm
適用壓力	0.2-7kg	0.2-10kg
適用溫度	220℃以下
接口	10k 法蘭
材質	本閥：鑄鐵　閥體、閥座：不銹鋼
本閥耐壓試驗	水壓：20kg

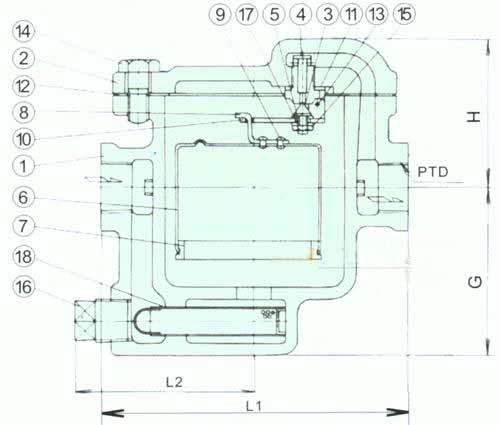

　構造AK-1H

　零部列表

NO	零部件名稱	材質
1	主體	FC20
2	上蓋	FC20
3	閥體	SUS304
4	閥座	SUS304
5	墊圈	C2680R
6	收集罐	C12219
7	收集罐墜	FC20
8	收集罐勾	C2801P
9	鉚釘	C1100W
10	控制桿	C2801P
11	掛鉤	C2801P
12	密封墊片
13	桿棒	SUS304
14	螺栓	SS41
15	螺母	C3604B
16	監視口	SS41
17	彈簧墊圈	SWRH
18	濾清器	SUS304

■尺寸表 AK-1H　　　　　　　　　　　　　　

(mm)

口徑	D	L1	L2	G	H	重量(KG)
15	1/2	130	76	72.5	68.5	2.7
20	3/4	148	87	88	74	4.4
25	1	184	94	98	81	5.8

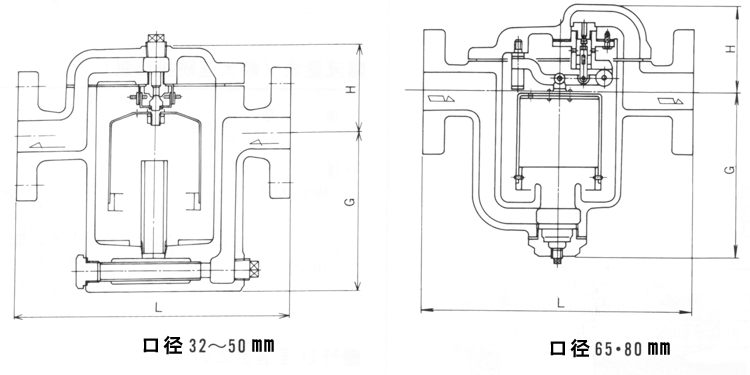

■尺寸表 AK-2H　　　　　　　　

(mm)

口徑	L	G	H	重量(KG)
32	280	161	88	21
40	290	161	88	22
50	290	161	88	23
65	480	340	160	87
80	480	340	160	90

　流量表AK-1H

(L/h)

種類

壓力差kg

口徑

0.35

7kg

130

175

205

230

252

270

287

175

260

340

398

444

485

522

555

255

412

548

634

703

767

825

880

10kg

110

130

146

160

173

180

190

205

214

130

175

205

230

252

270

287

305

320

335

175

260

340

398

444

485

522

555

582

608

630

　流量表AK-2H

(m³/h)

種類

壓力差kg

口徑

0.02

0.05

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

0.2

0.5

7kg

32(1¹/₄")-50(2")

0.50

1.10

1.37

1.70

1.94

2.17

2.38

2.57

2.75

65(2¹/2")-80(3")

1.12

1.60

2.15

2.85

3.40

3.80

4.13

4.43

4.70

10kg

32(1¹/₄")-50(2")

0.50

0.75

0.95

1.20

1.40

1.57

1.74

1.87

2.00

2.12

2.24

2.35

　AK-5 吊桶式疏水閥

種類	0.3Mpa	0.7Mpa	1.0Mppa	1.6Mpa
形式	倒桶式
適用流體	蒸氣
流體溫度	220℃以下
適用壓力范圍	0.1-3k	0.1-7k	0.1-10k	0.1-16k
連接方式	絲牙
材質	本體(FC)鑄鐵閥體閥座不銹鋼不銹鋼
口徑	15-25mm

AF-1H 浮球疏水閥

AF-11H 浮球疏水閥

樣式

型式	AF-11H	AF-1H
口徑	15-50	65-80
適用壓力	0.5Mpa(5k)以下	0.35Mpa(3.5k)以下
流體溫度	160℃以下	150℃以下
接口	JIS RC螺絲	JIS 5K 法蘭
材質	本體(FC)、閥體/閥座(SUS CAC406 銅)	本體(FC)、閥體/閥座(CAC406)
本體耐壓試驗	水壓：1.0Mpa(10k)	水壓：0.7Mpa(7k)

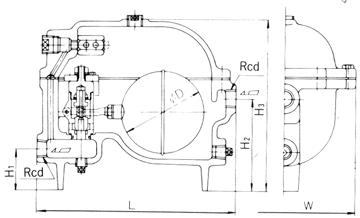

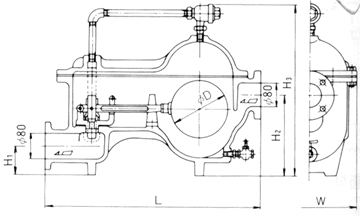

構造圖

AF-11H型

AF-1H型

AF-11H/AF-1H型尺寸表

　(mm)

型式	d	L	H1	H2	H3	D	W	質量
15	1/2	285	62	137	252	115	216	14
20	3/4	285	62	137	252	115	216	14
25	1	290	63	133	261	115	216	15
32	1¹/₄	290	63	133	261	115	216	15
40	1¹/2	370	69	189	336	125	248	29
50	2	370	69	189	336	125	248	29
65	-	660	95	265	545	180	304	90
80	-	660	95	265	545	180	304	90

AF-12 浮球疏水閥

式樣

適用壓力	0.4Mpa(4K)以下
流體溫度	150℃以下
接口	JIS RC 螺紋
材質	本體(FC)、閥體/閥座(SUS)
本體耐壓試驗	水壓 0.8Mpa(8k)

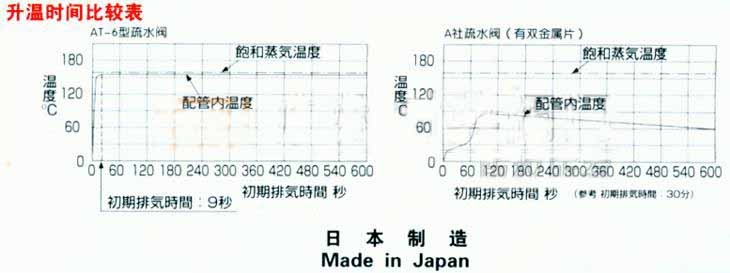

試驗條件------供試品：AT-6型疏水閥　A社疏水閥　　------主管：配管用炭素鋼鋼管（SGP）　配管徑50、配管長4m
通氣壓力0.5M注入凝結水和汽量1.6升有雙金屬片

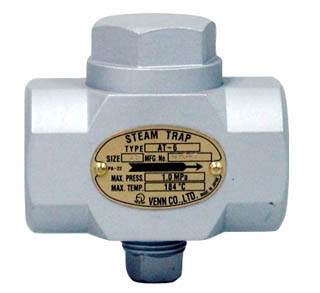

AT-6 恒溫式疏水閥

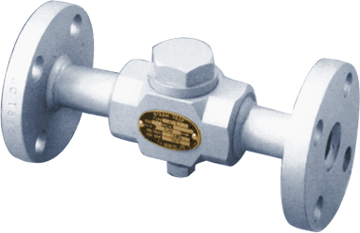

AT-6F 恒溫式疏水閥

■樣式

種類	絲牙形	法蘭形
型式	AT-6	AT-6F
形式	恒溫式
口徑	15.20.25
適用流體	蒸汽
適用壓力	1.0Mpa以下
流體溫度	184℃以下
背壓許容器	入口側壓力為50%(最小差壓0.03Mpa)
耐壓性	蒸汽壓：1.5Mpa、水壓：0.5Mpa
材質	本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼　溫差電偶：SUS316L
接口	JIS Rc 絲牙	本體SS：JIS 10K 法蘭本體：SUS 10K 法蘭
質 量	15A：1.4，20A：1.3,25A：1.2	15A：2.7，20A：3.0,25A：3.9

■流量線圖

■流量圖

(流量單位：1/h)

壓力差(Mpa)	0.03	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
水	450	630	940	1330	1680	1960	2200	2380	2590	2730	2900	3010
飽和蒸汽溫度-20℃溫水	420	560	800	1190	1470	1680	1890	2060	2200	2310	2410	2480

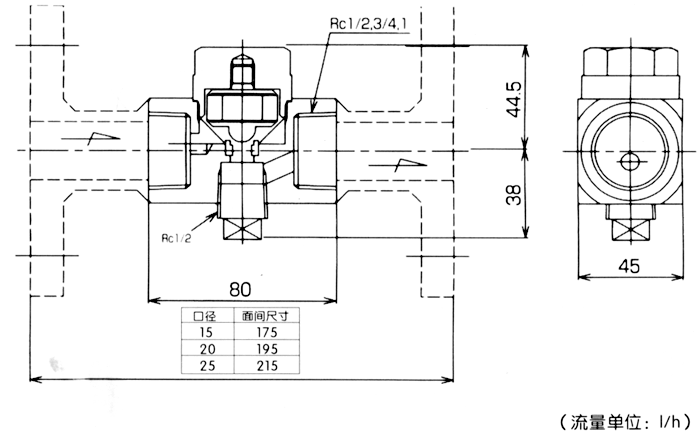

■構造

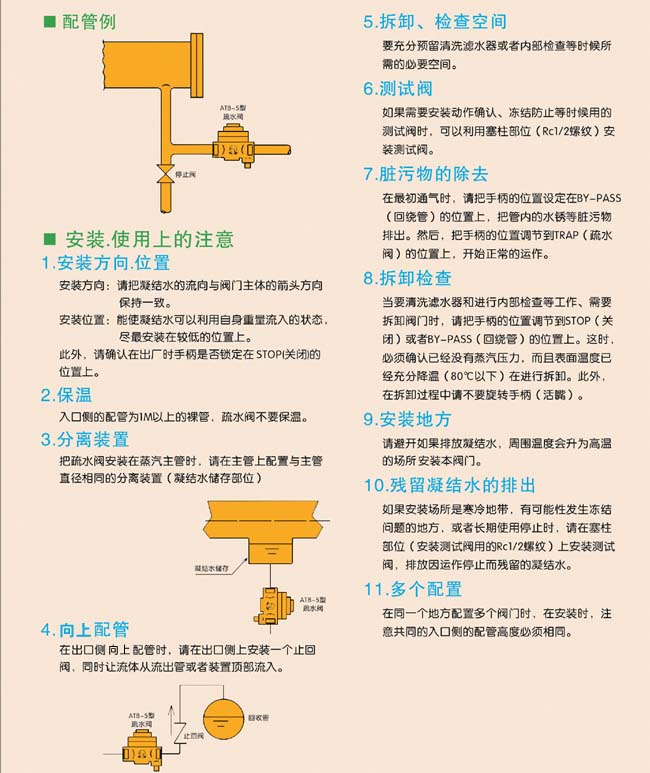

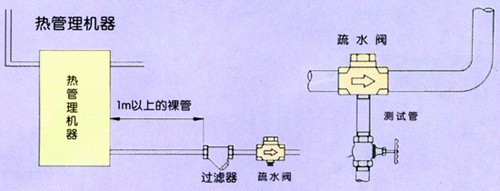

■安裝注意事項

　1. 安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。
　2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。
　3. 請不要為疏水閥保溫。
　4. 請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。
　5. 在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。
　6. 在寒冷的地區，擔心發生凍結時，請在配管時注意不要讓凝結水滯留。
　7. 萬一、疏水閥的溫差電偶破損時，閥門關閉。

注意：

請選擇符合用途要求的產品。如果采用不符合用途要求的產品，會造成事故的發生。
在使用之前，請仔細閱讀使用說明書，然后正確地使用。如果使用錯誤，會引起故障和造成事故。
在沒有預告的情況下，本商品簡介的內容有時會發生更改。

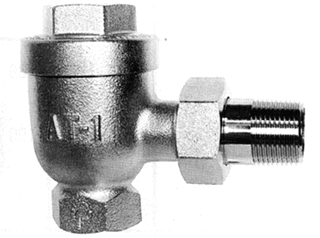

AT-1A 低壓用疏水閥

AT-1S 低壓用疏水閥

樣式

適用壓力	100kPa(1k)以下
接口	入口側：JIS 螺紋　　出口側：JIS 螺紋
流體溫度	120℃以下
材質	本體(CAC406)、閥體/閥座(c3604)
本體耐壓試驗	水壓：200kpa(2k)

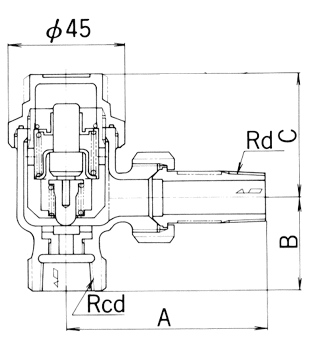

構造圖

AT-1A型

AT-1S型

AT-1A型尺寸表

　(mm)

口徑	d	A	B	C	D	質量
15	1/2	80	35	46	52	0.55
20	3/4	87	41	52.5	57	0.72
25	1	105	52	61.5	57	1.32
32	1¹/₄	120	65	73	77.5	2.02

AT-1S型尺寸表

　(mm)

口徑	d	A	B	C	D	E	質量
15	1/2	80	28	48	52	43	0.66
20	3/4	87	34	52.5	57	48	0.94
25	1	105	40	64.5	57	60	1.56
32	1¹/₄	120	57	73	77.5	67	2.57

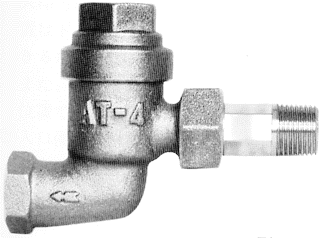

AT-4A 疏水閥

AT-4S 疏水閥

樣式

適用壓力	0.35Pa(3.5k)以下
接口	入口：外螺紋出口：內 螺紋
流體溫度	150℃以下
材質	本體(CAC406)、閥體/閥座(SUS)
本體耐壓試驗	水壓：0.7kpa(7k)

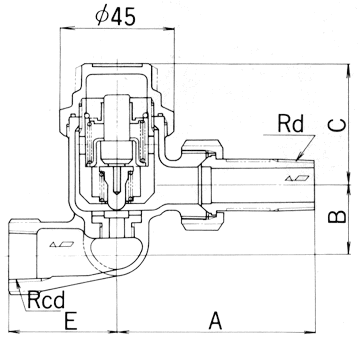

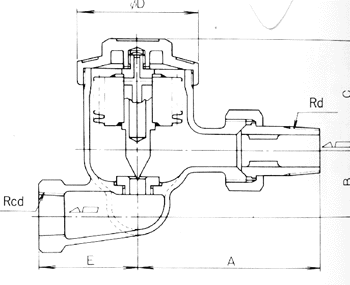

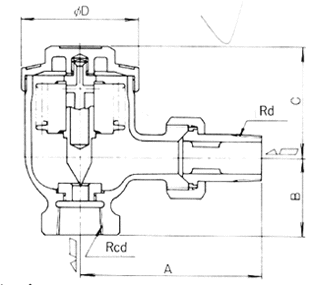

構造圖

AT-4A型

AT-4S型

AT-4A型尺寸表

　(mm)

口徑	d	A	B	C	質量
15	1/2	80	35	49	0.53
20	3/4	87	41	47	0.57

AT-4S型尺寸表

　(mm)

口徑	d	A	B	C	E	質量
15	1/2	80	28	49	43	0.60
20	3/4	87	34	47	48	0.67
