首頁 - 產品展廳 - 產品介紹

	產品名稱：	ZRSM型電子式電動套筒調節閥
	產品型號：	ZRSM型

	咨詢電話：021-34141228 黃工

相關產品

ZDSM系列直行程電動套筒調節閥

ZAZP、ZAZM型電動單座、套筒調節閥

ZRSP（N）型電子式電動單（雙）座調節閥

ZRSM型電子式電動套筒調節閥

產品詳細介紹：

ZRSM型電子式電動套筒調節閥是由3810L系列電子式電動執行機構和套筒調節閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號AC單相電源線即可控制運轉，調節機構采用平衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差較大特點。使用于流量大，泄漏量要求不嚴格的場合。

一、主要技術參數與性能指標

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允許壓差△MPa		≤公稱壓力MPa
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.05%
可調范圍		30:1
公稱壓力介質溫度閥體材料	1.6MPa	常溫－20℃~＋200℃ 鑄鐵HT200
	4.0MPa	常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

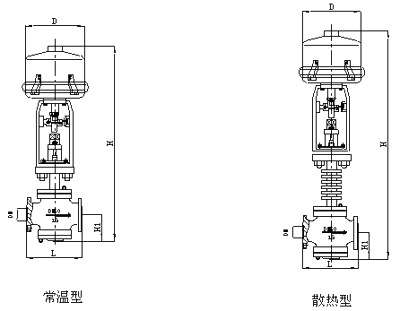

二、外形尺寸及附圖

公稱通徑（DN）	L		H1	H		D
公稱通徑（DN）	1.6MPa	6.4MPa	H1	常溫	高溫	D
25	185	200	110	669	822	225
40	220	235	131	838	991	225
50	250	265	131	850	1003	255
65	275	295	171	967	1126	255
80	300	320	189	984	1152	255
100	350	400	208	1026	1193	255
150	450	550	275	1360	1587	310
200	550	670	320	1440	1667	310
250	640	810	390	1649	1884	310
300	880	950	450	1760	1999	310

三、型號編制說明

Z	D	S	M	16	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構形式：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直程	M ：表示套筒閥	16：表示1.6MP	C：表示碳鋼	G：表示中溫型溫省略
	R：表示3810系列			40：表示4.0MP	P：表示不銹鋼鑄鐵省略
	H：表示DKZ系列			64：表示6.4MP	鑄鐵省略
	C：表示ZAZ系列

四、訂貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
