首頁 - 產品展廳 - 產品介紹

	產品名稱：	ZDSP（N）型電動單（雙）座調節閥
	產品型號：	ZDSP（N）型

	咨詢電話：021-34141228 黃工

相關產品

ZDSM系列直行程電動套筒調節閥

ZAZP、ZAZM型電動單座、套筒調節閥

ZRSP（N）型電子式電動單（雙）座調節閥

ZRSM型電子式電動套筒調節閥

產品詳細介紹：

ZDSP（N）型電動單（雙）座調節閥，配用德國進口PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。

一、閥

形式：直通鑄造閥
公稱通徑：20－300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上閥蓋

常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

三、閥內組織

閥芯形式：雙導向單座柱塞式閥芯

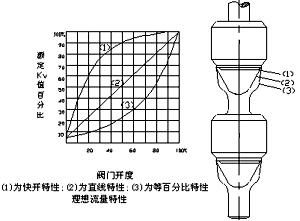

流量特性：等百分比特性，直線特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、執行機構

類型：可選PS、3810、ZAZ型（DN100以內）、
DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

五、主要零件材料及推薦使用溫度范圍

閥體材料	公稱壓力MPa	介質工作溫度℃
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作壓力MPa
鑄鐵HT200	1.6	1.6	1.5
鑄鋼ZG25	4.06.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不銹鋼ZG1Cr18Ni9Ti	4.06.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

六、安裝尺寸和重量（ZDSP）

公稱通徑DN（mm）	L(mm)			H1mm	H(mm)		Rmm	重量
	PN(PMa)				常溫	中溫		1.6MPa	4.0 6.4Mpa
	1.6	4.0	6.4		常溫	中溫		1.6MPa	常溫	中溫
G3/4	120			32	633	720	176	8	9	11
20	180	185	190	95	710	861	176	10	14	17
25	185	190	205	112	736	887	176	12	16	19
32	200	210	220	118	748	899	176	14	26	30
40	220	230	240	129	780	922	176	20	30	34
50	250	255	265	144	801	952	176	20	30	34
65	275	285	295	178	910	1061	176	49	54	64
80	305	310	325	191	926	1077	176	49	54	64
100	350	355	370	195	934	1085	176	62	72	83
125	410	425	440	245	1117	1332	176	83	96	110
150	450	460	475	255	1133	1348	225	116	134	154
200	550	560	570	290	1216	1431	225	171	204	234
250	670	740	750
300	770	805	820

七、安裝尺寸和重量（ZDSN）

公稱通徑DN（mm）	L(mm)			H1mm	H(mm)		Rmm	重量
	PN(MPa)				常溫	常溫		1.6MPa	4.0 6.4Mpa
	1.6	4.0	6.4		常溫	常溫		1.6MPa	常溫	中溫
25	185	190	205	117	746	897	176	14	18	21
32	200	210	220	120	752	903	176	16	19	22
40	220	230	240	139	791	942	176	18	28	32
50	250	255	265	144	801	952	176	22	32	36
65	275	285	295	188	930	1081	176	53	57	65
80	305	310	325	208	960	1111	176	62	67	77
100	350	355	370	220	984	1135	176	86	97	108
125	410	425	440	270	1167	1382	225	98	118	135
150	450	460	475	280	1187	1402	225	160	178	198
200	550	560	570	320	1271	1486	225	294	328	358
250	670	740	750	440	1510	1725	225
300	770	805	820	502	1634	1849	225

八、型號編制說明

Z	D	S	P	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	P：表示單座	16：表示1.6MP	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		N：表示雙座	40：表示4.0MP	P：表示不銹鋼鑄鐵省略
	H：表示DKZ系列			64：表示6.4MP
	C：表示ZAZ系列

九、定貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號 10.其它特殊要求
